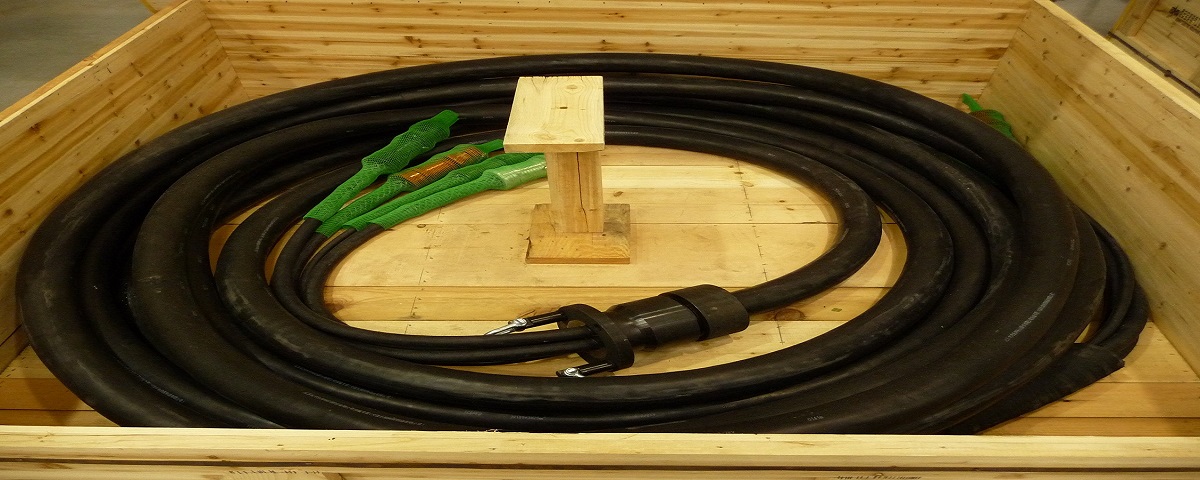

各段頂驅專用VFD動力電纜應該具有良好的柔韌性、抗拉強度、抗油性等滿足頂驅工作時動力電纜使用環境、工況及條件的性能。
所有動力電纜各段之間均采用WB-PPE系列防水防爆接插件（達到IP68）,工作狀態為356A/600V連接工作，允許有1.5倍的過載電流，動力接插件要求有相應色標。 頂驅專用VFD動力電纜內部由三芯373MCM變頻動力專用電纜（含有對稱PE導線）絞合組成，要求封裝后的整根電纜有足夠的抗拉強度、抗破壞強度和柔韌性，最終產品要求滿足陸地和海洋環境中7000米交流變頻頂驅動力系統的使用，額定電壓2000V，耐溫110℃，工作溫度-50℃- +55℃。
各段頂驅專用VFD動力電纜內部包含三芯373MCM動力電纜（含有對稱PE導線），對稱的PE地線最終合成單根50mm2地線從封裝套中引出。 各段頂驅專用VFD動力電纜應該具有良好的柔韌性、抗拉強度、抗油性等滿足頂驅工作時動力電纜使用環境、工況及條件的性能。 ?
執行標準：IEC標準 ?
導體材料：精絞鍍錫銅導體 ?
絕緣材料：進口三元乙丙橡膠 ?
護套材料：阻燃聚氨酯彈性體護套料 ?
彎曲直徑：電纜直徑的10～12倍，<1.5m ?
耐低溫：-50℃ ?
耐油：ASTM#2油，室溫7×24h ?
耐壓：交流3500V、50Hz耐壓試驗5min ?
機械沖擊：沖擊錘質量5kg，沖程0.75m ?
曲繞實驗：30萬次
